一、避雷器的選用及安裝

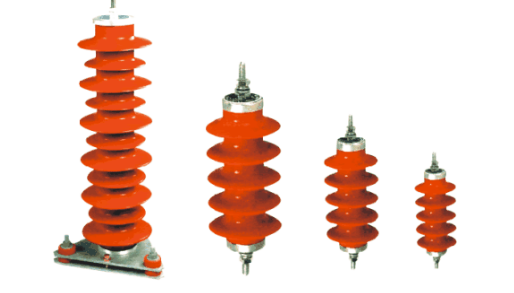

在選擇避雷器時，一般采用氧化鋅避雷器，笨重的碳化硅避雷器已很少使用。在氧化鋅避雷器中，有帶間隙，也有不帶間隙。帶間隙的好處是正常情況無泄漏電流，不存在氧化鋅老化問題，缺點是在搬運及安裝過程中，間隙容易發生變化。避雷器的數量，有的采用三只，即每相一只，對每相進行過電壓保護，也可以采用四只，中性點再接入一只避雷器，形成組合式，這種方式的好處是不但保護相對地電壓，也保護了相與相之間的過電壓。

選擇避雷器時，一定要注意持續運行電壓值。有種避雷器額定電壓為10kV，認為該避雷器用于10kV中性點不接地系統中沒問題，但此種避雷器持續運行電壓只有8kV，一旦一相接地，另兩相對地電壓升至線電壓，即10kV，這樣此種避雷器很快會擊穿爆炸。對于10kV不接地的變、配電所，宜采用額定電壓17kV、持續運行電壓13.6kV為好，這樣平時運行安全，雷電波襲來又可瞬時釋放雷電流，盡管其殘壓高達50kV，對12kV開關柜也是安全的，因?yàn)樵撻_關柜及變壓器高壓側耐沖擊電壓不小于75kV。

有人總覺得，對于標稱電壓為10kV的系統，線路及配電裝置的防雷保護競采用額定電壓為17kV的避雷器，其額定電壓過高了，有點不可思議，懷疑是否能起保護作用，實際并非如此，我國家規定，在中性點不接地的中壓系統中，配電保護用的氧化鋅避雷器應為13kV的1.3倍，即17kV?？磥?，避雷器額定電壓17kV的制定是依據有關標準要求，而非隨意采用過高電壓作為其額定電壓的。

由于采用無間隙氧化鋅避雷器，在電壓作用下，有泄漏電流產生，在長期作用下，氧化鋅逐步老化，而泄漏電流也逐步增大，形成惡性循環，發熱也隨之增加，這樣有產生爆裂危險如采用帶空氣間隙的氧化鋅避雷器，平時無泄漏電流產生，增加了使用壽命。

如果配電室向附近中壓電動機或電容器饋電，則開關柜所用避雷器應選擇與之相適應的避雷器。一般說來，保護電動機用避雷器要比變壓器或線路饋電柜避雷器的殘壓低得多。因?yàn)殡姍C(jī)的絕緣強度要比變壓器、開關柜或線路低得多。若電機遠離配電室，則在電機就地裝電機專用避雷器，而配電室母線選線路用或開關柜用避雷器。

避雷器的安裝位置如下：

（1）配電室母線上要有避雷器，這樣可保護接于母線上的所有設備。

（2）真空斷路器出線回路要有避雷器，此避雷器一般稱之為過電壓保護器，為的是不使斷路器的截流過電壓產生危害，但放電電壓要與真空斷路器截流電壓相適應，否則形同虛設。

（3）電源進線側亦裝避雷器，尤其是架空進線更應當裝設，盡管母線上已有避雷器，這樣可防止在電源斷開時，雷電波著電源進線襲來，在斷口處發生跳擊現象。

二、帶電顯示器、顯控裝置及數字式儀表的選用

1.帶電顯示器

有的柜子是否帶電可從電壓表上查看，為什么要裝帶電顯示器呢？有人對此不解。要知道，帶電顯示器不但顯示回路是否帶電，而它還有一個重要作用，通過其微動觸頭來控制磁鎖，由電磁鎖完成對柜門的聯鎖。我們知道，對于KYN28A-12開關柜，接地開關與斷路器的機械聯鎖、接地開關與柜門的機械聯鎖是通過接地開關的操作桿完成的，如果柜內無接地開關，如電壓互感器柜、隔離柜、計量柜、母線提升柜等要求當柜內帶電時，無法打開柜門，這一聯鎖功能是通過帶電顯示器的電磁鎖來完成的。

有的人認為，當帶電顯示器發生故障，不能顯示帶電狀態，使人發生誤判，從而會產生觸電傷亡事故的發生。當然，上述情況有可能發生，但幾率非常之低，如果考慮萬無一失，也可以選用帶自檢裝置的帶電顯示器。

2.顯控裝置及數字式儀表

顯控裝置上有動態模擬線，斷路器的開合位置，接地開關的關合等實時地顯示在動態模擬圖上，比較醒目且直觀。另外，控裝置尚有斷路器控制的轉換開關、手動合閘及跳閘按鈕、溫濕度控制按鈕、柜內照明燈按鈕等。筆者認為，動態模擬圖有實際用途，其余開關、按鈕可在儀表室面板上自行由成套廠安裝，至于溫濕度控制，用途不大，因?yàn)榧訜嵫b置效果不夠理想熱器容易烤傷附近元件，況且一旦柜子投入運行，自身上的熱量不但去濕夠用，而且有些多余的熱量。對于長期停運的開關柜，為了去濕，投運前可用電吹風干燥。

對于數字式儀表，如果是數碼管顯示，顯示越精 確，數碼管末位跳動得越厲害，使人眼花繚亂，如果采用液晶顯示，裝于儀表室面板上，距地2m有余，人觀察起來十分吃力。如果想利用數字式儀表的通信接口進行遙信，倒不如利用微機保護裝置的通信接口更好，這樣，幾十元一只的電磁式儀表足夠了。電磁式指針儀表盤面大，很遠可觀察到，盡管精度不高，卻足以滿足要求了。
