變電站內的氧化鋅避雷器在長時間的使用之后,由于內部絕緣老化的問題,會發生損壞,嚴重干擾了變電站的正常運行,因此需要定期對變電站內的氧化鋅避雷器進行檢測,將不合格的裝置及時找出來,因此需要用到氧化鋅避雷器測試儀,該裝置的主要功能,就是來對氧化鋅避雷器的性能進行檢測,在使用該設備的時候,需要用到合適的測量方法,本文就來簡單介紹氧化鋅避雷器測試儀都有哪幾種測試方法。

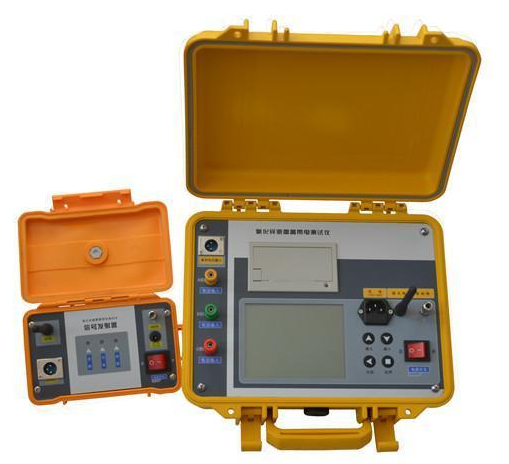

氧化鋅避雷器測試儀
氧化鋅避雷器的特點:測試儀以先進的微機為控制元件,操作智能,具有抗干擾能力強、測量準確可靠、功能強大、操作方便等優點,是現場和實驗室檢測氧化鋅雷電轉換器交流電氣參數的理想試驗儀器。本機采用大屏幕液晶顯示屏,全部采用漢字菜單操作,易于使用:為確保數據的可靠性,可采用各種測量方法,如 pt 二次法、實驗室法、在線電流法、高精度采樣處理電路、先進的傅里葉分析技術、參考電壓輸入0.1A 安全管、儀表內部隔離變壓器、儀表及現場 pt 完全隔離、雙重保險,以確保 pt 安全。
它具有阻性電流基波峰值輸出、基波電流與基波電壓的夾角等參數。輸出參數穩定,易于判斷避雷器質量;具有邊緣相位校正功能,可消除帶電測試的干擾;儀器自帶充電電池,無需220V交流電即可連續工作3小時以上;有日歷時鐘和微型打印機;可存儲1024組測量數據;配有RS-232通信接口,可將數據上傳到計算機進行處理。
一、PT二次法檢測:
如果是進行現場可以帶電,通過PT二次側取電壓控制信號,按標準工作方式以及接線。開機前將儀器的地線與現場安全地線接好,紅色系統測試線是電壓線,黑色系統測試線是電流線。參考標準電壓數據輸入輸出信號主要取自PT箱的二次側,如果被測避雷器是A相,則將這些儀器的“參考不同電壓作為輸入”端子接A相,紅夾子接A端,黑夾子接中性點(地),以此方法類推;泄漏產生電流信息輸入取自避雷器計數器兩端,取出的信號接儀器的“泄漏檢測電流計算輸入”端,紅夾子接計數器上端,黑夾子接地。
二、實驗室離線檢測:
如果是離線實驗室測試,開機前,先將儀器的接地端與實驗室接地線連接,儀器的“參考電壓輸入”通過電壓測試線與變壓器控制箱的輸出端連接;避雷器上端接測試變壓器高壓端,避雷器下端接儀器的“漏電流輸入”紅夾,“漏電流輸入”黑夾接高壓尾(地)。
氧化鋅避雷器測試儀是電力工作者在實際的工作中,經常需要用到的高壓電力試驗設備,大家在使用的時候,需要根據氧化鋅避雷器的電壓等級來選擇合適的試驗方法,這樣才能做好試驗。
