氧化鋅避雷器的成份
氧化鋅避雷器的核心是由氧化鋅閥片組成。
閥片是由氧化鋅( ZnO )和少量其它氧化物充分混合、研磨和攪拌,經噴霧造粒、壓制成型,再高溫?zé)贫伞?/p>
微觀結構: ZnO晶粒(直徑大約10μm )是低電阻率介質,在其表層即晶界區(0.1um厚)是高電阻率。兩者緊密連接。
工作原理:低電場區、中電場區和高電場區(隧道效應) , 實現非線性特性。
氧化鋅避雷器的伏安特性
氧化鋅避雷器閥片典型的伏安特性如下,一般分為小電流區、限壓工作區和過載區。
正常工作在小電流區,限壓區作為緩沖區,保護范圍在過載區。如10KV氧化鋅避雷器的實際工作電壓在10kV ,而銘牌的持續工作電壓在12~17kV ,保護電壓在25kV以上。

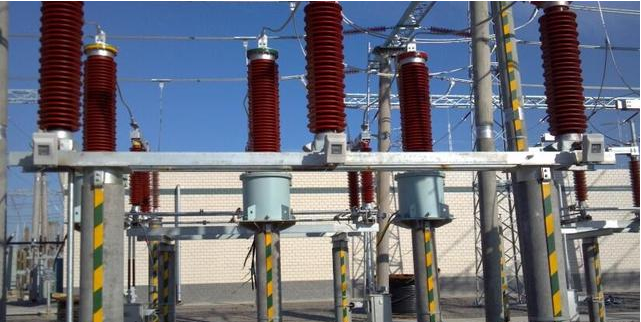

避雷器的作用
避雷器用于吸收電網中的操作過電壓和大氣過電壓
●正常電壓時:避雷器呈高阻狀態,基本上沒有電流。
過電壓到來時:避雷器導通,通過電流達到千安級別,釋放高電壓的能量,限制過高的電壓,并保持一定的對地電壓。
●過電壓消失后:避雷器能自動恢復高阻狀態。
基本參數
額定電壓:允許加在避雷器兩端的最 大T頻電壓有效值。它表明了避雷器對暫時過電壓的承受能力。
持續運行電壓:允許長期連續加在避雷器兩端的工頻電壓有效值。
標稱放電電流:8/20標準波形下通過的雷電流單位KA
參考電壓:規定的參考電流下避雷器兩端的電壓有效值。
工頻參考電壓:不應低于避雷器的額定電壓值。35kV及以上避雷器需要測量。
直流參考電壓:并不反映交流避雷器的特性,只是為了便于現場檢測之用。通常為1mA時的直流電壓。
0.75U1mA:0.75倍直流參考電壓下的泄漏電流。用于測量電壓降低后避雷器是否自動截止。
殘壓:避雷器通過標稱放電電流時兩端的電壓。
運行條件
●1、環境溫度:-40°C~+40°C范圍以內。
●2、海撥不超過1000m
●3、交流電頻率不低于48Hz ,不超過62Hz
●4、長期施加在避雷器端子間的工頻電壓不應超過避雷器的持續運行電壓。
●5、風速小于35m/s
●6、地震烈度七級及以下地區。
●7、垂直安裝。
