采集數據的準確性，是電力設備在線監測生命力的根基所在。沒有準確、可靠的原始數據，一切算法、構架、概念都是空中樓閣。

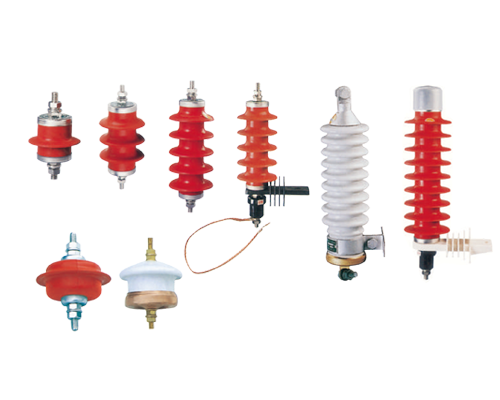

氧化鋅避雷器是電力系統中防止過電壓的重要設備，也是目前在線監測部署比較廣泛的領域。氧化鋅避雷器在線監測裝置，一般是在氧化鋅避雷器接地引下線上穿心安裝電流互感器，從而獲得運行電壓下氧化鋅避雷器的泄漏電流全電流，再計算得到阻性電流。在線監測裝置通過對泄漏電流全電流和阻性電流的計算和監視，來實現對氧化鋅避雷器老化、受潮等問題的監測和判斷。

氧化鋅避雷器在線監測裝置原理上非常明確，安裝數量也很多，但實際運行中卻沒有明顯的效果。究其原因，就是原始數據的準確性存在問題。根據文獻統計數字，某區域安裝氧化鋅避雷器在線監測裝置中，運行異常的占比高達 56.3%，其中數據異常的為70%。如此多的異常數據，在線監測裝置的運行效果可想而知。

影響氧化鋅避雷器運行電壓下泄漏電流數據測量準確性的因素很多，比如溫度、相間雜散電容等等，但這些因素一般可以通過后期的數據處理通過算法得以補償和校正。但目前的氧化鋅避雷器的結構、安裝方式和與在線監測裝置的配合上存在不足，使得測量數據的準確性無法得到保證。氧化鋅避雷器的結構和安裝方式如圖1所示。在線監測裝置的電流互感器穿心安裝在接地引下線的位置。這種安裝方式，使得測量數據受底座絕緣和避雷器外表面污穢情況的影響。如果底座絕緣降低，測量得到的泄漏電流全電流會比實際偏小。外絕緣的污穢電流，會使測量得到的泄露電流全電流比實際偏大，特別是外絕緣污穢嚴重且疊加高濕度的條件下這種影響會非常大。

為了解決這一問題。我們提出一種內置電流互感器的氧化鋅避雷器。其結構和安裝方式如圖2所示。這種氧化鋅避雷器在結構上進行了一個改變，在避雷器內部閥芯外側、外絕緣的內側布置了一個電流互感器。電流互感器布置在避雷器底部，金屬外殼連接下法蘭，保證在地電位工作。氧化鋅避雷器閥芯穿心通過電流互感器，使得電流互感器能夠準確地測量氧化鋅避雷器運行電壓下泄露電流的全電流，氧化鋅避雷器在線監測裝置直接采集電流互感器輸出的信號。這種結構和安裝方式，確保了測量結果不受底座絕緣和外絕緣污穢情況影響。同時還簡化了安裝形式（不需要絕緣底座），提高了運行的安全性和可靠性。

當下，電力設備在線監測又到了一個快速發展的起跑階段，各種更新潮的概念、技術層出不窮。我們應該更關注數據采集的問題，讓準確的數據支撐好整個系統的穩定運行、支撐起整個行業的健康發展。
