電纜插拔頭有什么作用？

2021-08-26 17:36:48

次

電纜插拔頭有什么作用？

電纜插拔頭、電纜插拔件作用如下：
外層有起屏蔽作用的半導體電層，可觸摸，確保人身安全；
獨特的應力錐結構，有限地疏散電場應力，解決電纜屏蔽層切斷處電場應力問題；
可擴展性，拆裝靈活，可完成電纜“T”型連接；
全封閉，全絕緣，全防護，免維護，抗淹沒，抗污穢。

電纜插拔頭

電纜插拔頭安裝工藝

一種新型套管接線頭與電纜插拔頭間連接結構，其特征是采用軟銅絞線與一個凸形接線頭上端的冷壓管冷壓成一體，軟銅絞線另一頭再與一個管形接線片一端的冷壓管冷壓成一體; 凸形接線頭下端為一與電纜插拔頭的凹形圓盤用螺釘連接的圓盤; 管形接線片的另一端帶有孔，以與油-油式套管的接線端子的帶孔接線片用螺栓連接。

美式電纜接頭

美式電纜接頭

電纜插拔頭用于油-油式套管接線頭與電纜插拔頭之間的套管接線頭與電纜插拔頭間連接結構，其是采用軟銅絞線與一個凸形接線頭上端的冷壓管冷壓成—體，軟范較步另一頭再與——個管形接線后——遙的冷壓管冷壓成——體;r形接結頭下譯為—與電給插拔斗的【凹】形圓熱用搜車T連接的圓安，管形么接件占的另一端帶有孔，以與油-油式套管的接線端子的帶孔接線片用螺栓連接。

在軟銅絞線外包絕緣電纜紙和瓦楞紙。由于采用冷壓焊替代氧焊，使得操作更簡單無需重包絕緣。采用軟銅絞線使得制作更簡單。在軟銅絞線外包絕緣電纜紙和瓦楞紙，使軟連接變成硬連接，保證軟銅絞線大跨距內不下垂。以上結構用于SFPS9-180000/220變壓器的220kV、110kV電纜出線及SF10-18000/110變壓器的110kV電纜出線，效果理想。

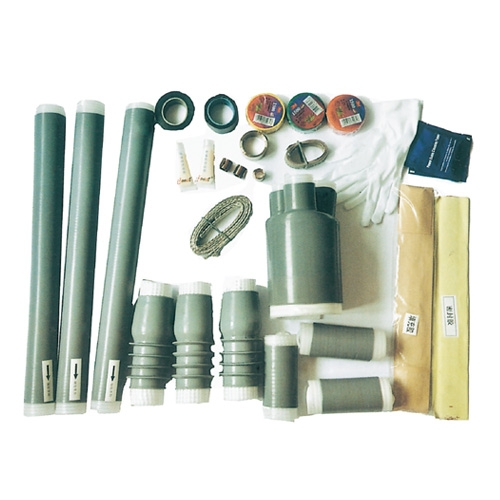

冷縮電纜頭
